Деформационный шов типа ДШ-ПЛЗ
1. Область применения
Устройство деформационных швов при строительстве административных, офисных и торговых центров, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 20 кН
2. Описание
Конструктивно деформационный шов ДШ-ПЛЗ состоит из алюминиевых направляющих в которые жестко вставляется компенсатор из ПВХ. Конструкция шва препятствует попаданию внутрь шва грязи и обеспечивает компенсацию деформационных напряжений, что защищает от трещин поверхности пола. Швы не требуют проведения профилактических работ и устойчивы к старению. В случае порчи компенсатор может быть легко заменен. Выпускаются высотой 10, 15 и 20мм под самые распространенные высоты плитки и керамогранита. Компенсационный шов Гидро-Контур ДШ-ПЛЗ надо выбирать следующим образом: высота плитки + 3 мм на плиточный клей. Таким образом деформационный шов будет установлен с минимальным расходом плиточного клея.

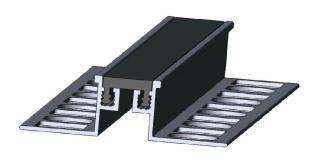

Общий вид профиля «ГидроКонтур» ДШ-ПЛЗ
Монтажная схема деформационного профиля ДШ-ПЛЗ
| Тип шва | Размеры, мм | Перемещения, мм | ||||||
| A | B | C | H | Cжатие | Растяжение | Сдвиг вертикально | Сдвиг продольно | |
| ДШ-ПЛЗ 100 | 60 | 13 | 9 | 10 | 4 | 4 | 3 | 3 |
| ДШ-ПЛЗ 150 | 60 | 13 | 9 | 15 | ||||
| ДШ-ПЛЗ 200 | 60 | 13 | 9 | 20 | ||||
Инструкция по сборке ДШ-ПЛЗ
1)Для установки конструкции компенсационного шва ДШ-ПЛЗ необходимо: обеспылить с помощью праймера поверхность бетона и нанести плиточный клей.
2)Компенсационный шов ДШ-ПЛЗ нужно собрать - вставить компенсатор из ПВХ в алюминиевые направляющие. Далее профиль просто установить на плиточный клей в деформационный шов.
3)Далее укладывается плитка или керамогранит, оставляя 2-3мм зазор между плиткой и профилем.
4)В оставленный зазор заливается герметик (полиуретановый, эпоксидный, тиоколовый). Герметик защитит края плитки от механических повреждений и сколов в процессе эксплуатации.
Швы c заменяемым компенсатором ДШ-ПЛЗ
| ДШ-ПЛЗ–деформационный шов под плитку/керамогранит* |  |
 |
 |
| Название | ДШ-ПЛЗ 100 | ДШ-ПЛЗ 150 | ДШ-ПЛЗ 200 |
| Высота, Н, мм | 10 | 15 | 20 |
| Ширина профиля видимая, L, мм | 16 | 16 | 16 |
| Ширина шва, S, мм | 10 | 10 | 10 |
| Ширина профиля общая, В, мм | 58 | 58 | 58 |
| Длина планки, м | 3 | 3 | 3 |
| Материал | Алюминий, ПВХ | Алюминий, ПВХ | Алюминий, ПВХ |
*Cостоит из алюминиевых направляющих и заменяемого компенсатора из ПВХ или ТЭПа. Вставка при повреждении легко заменяется. Рассчитан на компенсацию сдвигов +/- 2 мм. Под заказ компенсатор может быть изготовлен в любом цвете. Рассчитан под стандартную высоту керамогранита.
Фото шва компенсационного ДШ-ПЛЗ
Деформационные швы под плитку/керамогранит, ТМ ГидроКонтур®
Швы с заменяемым компенсатором из ПВХ.
|
ДШ-ПЛЗ – деформационный шов под плитку/ керамогранит, состоящий из алюминиевых направляющих и заменяемого компенсатора из ПВХ или ТЭПа. Вставка при повреждении легко заменяется. Рассчитан на компенсацию сдвигов +/-2мм. Под заказ компенсатор может быть изготовлен в любом цвете. Рассчитан под стандартную высоту керамогранита. |
 |
 |
 |
 |
 |
 |
|
| Название | ДШ-ПЛЗ 100 | ДШ-ПЛЗ 150 | ДШ-ПЛЗ 200 |
| Высота, Н, мм | 10 | 15 | 20 |
| Ширина профиля видимая, L, мм | 16 | 16 | 16 |
| Ширина шва, S, мм | 10 | 10 | 10 |
| Ширина профиля общая, В, мм | 58 | 58 | 58 |
| Длина планки, м | 3 | 3 | 3 |
| Материал | Алюминий , ПВХ | Алюминий , ПВХ | Алюминий , ПВХ |
| Цена, руб./пог.м с НДС | По запросу | По запросу | По запросу |
