Деформационный шов типа ДШ-ПЛШ
1. Область применения
Устройство деформационных швов при строительстве административных, офисных и торговых центров, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 20 кН. Также применяется для обустройства деформационных швов в полах из мрамора, т.к. подходит под шлифование.
2. Описание
Конструктивно деформационный шов ДШ-ПЛШ состоит из алюминиевых направляющих в которые жестко вклеен компенсатор из ТЭПа. Конструкция шва препятствует попаданию внутрь шва грязи и обеспечивает компенсацию деформационных напряжений, что защищает от трещин поверхности пола. Швы не требуют проведения профилактических работ и устойчивы к старению. Выпускаются высотой 10, 15 и 20мм под самые распространенные высоты плитки и керамогранита. Компенсационный шов Гидро-Контур ДШ-ПЛШ надо выбирать следующим образом: высота плитки + 3 мм на плиточный клей. Таким образом деформационный шов будет установлен с минимальным расходом плиточного клея.

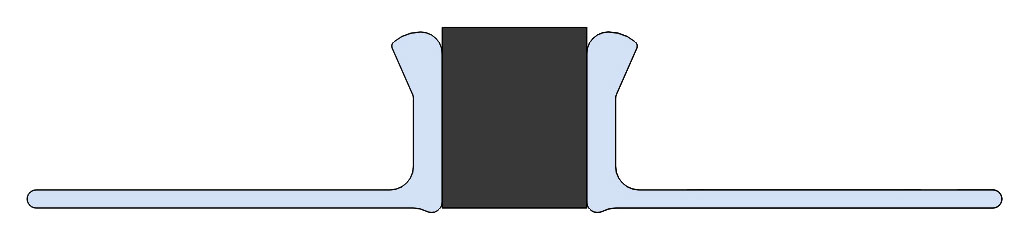

Общий вид профиля «ГидроКонтур» ДШ-ПЛШ
Монтажная схема деформационного профиля ДШ-ПЛШ
| Тип шва | Размеры, мм | Перемещения, мм | ||||||
| A | B | C | H | Сжатие | Растяжение | Сдвиг вертикально | Сдвиг продольно | |
| ДШ-ПЛШ 100 | 8 | 10 | 55 | 10 | 3 | 2 | 2 | 2 |
| ДШ-ПЛШ 150 | 8 | 10 | 55 | 15 | ||||
| ДШ-ПЛШ 200 | 8 | 10 | 55 | 20 | ||||
3. Инструкция по сборке накладной конструкции компенсационного шва ДШ-АЛ для широких швов
1) Для установки конструкции компенсационного шва ДШ-ПЛШ необходимо: обеспылить с помощью праймера поверхность бетона и нанести плиточный клей.
2) Компенсационный шов ДШ-ПЛШ поставляется в собранном виде. Далее профиль просто установить на плиточный клей в деформационный шов.
3) Далее укладывается плитка или керамогранит, оставляя 2-3мм между плиткой и профилем.
4) В оставленный зазор заливается герметик (полиуретановый, эпоксидный, тиоколовый). Герметик защитит края плитки от механических повреждений и сколов в процессе эксплуатации.
Швы под шлифование ДШ-ПЛШ, компенсатор из ТЭПа не заменяется
| ДШ-ПЛШ* |  |
 |
 |
| Название | ДШ-ПЛШ 100 | ДШ-ПЛШ 150 | ДШ-ПЛШ 200 |
| Высота, Н, мм | 10 | 15 | 20 |
| Ширина профиля видимая, L, мм | 10 | 10 | 10 |
| Ширина шва, S, мм | 8 | 8 | 8 |
| Ширина профиля общая, В, мм | 30 | 30 | 30 |
| Длина планки, м | 3 | 3 | 3 |
| Материал | Алюминий , ТЭП | Алюминий , ТЭП | Алюминий , ТЭП |
*Деформационный шов под плитку/керамогранит. Cостоит из алюминиевых направляющих и компенсатора из ЭПДМ. Идеально подходит под шлифование. Компенсатор из ТЭПа не заменяется. Рассчитан на компенсацию сдвигов +/-2мм. Рассчитан под стандартную высоту керамогранита.

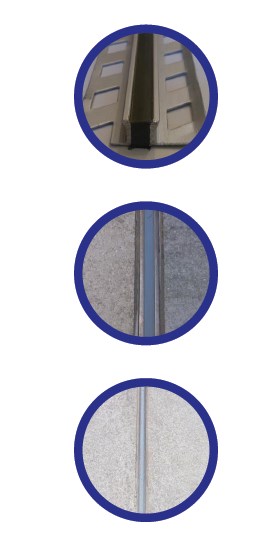

Фото шва компенсационного ДШ-ПЛШ
Деформационные швы под плитку/керамогранит, ТМ ГидроКонтур®
Швы под шлифование, компенсатор из ЭПДМ/ТЭП не заменяется.
|
ДШ-ПЛШ – деформационный шов под плитку/ керамогранит, состоящий из алюминиевых направляющих и компенсатора из ЭПДМ/ТЭП. Идеально подходит под шлифование. Компенсатор не заменяется. Рассчитан на компенсацию сдвигов +/-2мм. Рассчитан под стандартную высоту керамогранита. |
 |
 |
 |
 |
 |
 |
|
| Название | ДШ-ПЛШ 100 | ДШ-ПЛШ 150 | ДШ-ПЛШ 200 |
| Высота, Н, мм | 10 | 15 | 20 |
| Ширина профиля видимая, L, мм | 10 | 10 | 10 |
| Ширина шва, S, мм | 8 | 8 | 8 |
| Ширина профиля общая, В, мм | 30 | 30 | 30 |
| Длина планки, м | 3 | 3 | 3 |
| Материал | Алюминий , ЭПДМ | Алюминий , ЭПДМ | Алюминий , ЭПДМ |
| Цена, руб./пог.м с НДС | По запросу | По запросу | По запросу |
