Деформационный шов типа ДШ-Ц
1. Область применения
Устройство деформационных швов при строительстве промышленных зданий и цехов, подземных и наземных паркингов, пешеходных мостов, а также других сооружений с предполагаемой нагрузкой на шов до 300 кН и тяжелыми условиями эксплуатации .
2. Описание
Деформационный шов ДШ-Ц состоит из алюминиевых направляющих. Стоек к высоким нагрузкам от погрузчиков в промышленных зданиях и цехах, а также к тяжелой эксплуатации от большегрузного транспорта. Группа горючести - НГ
| Тип шва |
Размеры, мм |
Перемещения, мм |
| S |
L |
Сжатие |
Растяжение |
Сдвиг вертикально |
Нагрузка |
| ДШ-Ц-50/Н ДШ-Ц-50/Н у |
50 |
77 |
20 |
20 |
2 |
Транспорт до 30т Погрузчик до 6,5т |
| ДШ-Ц-80/Н ДШ-Ц-80/Н у |
100 |
130 |
20 |
20 |
2 |
Транспорт до 30т Погрузчик до 6,5т |
Общий вид шва ДШ-Ц: Алюминиевый цельнометаллический с нагрузкой на шов до 30 т
Монтажная схема деформационного шва ДШ-Ц
Деформационные швы для пола ДШ-Ц с нагрузкой до 300 кН, негорючие
| ДШ-Ц (для сооружений с нагрузкой до 300 кН) |
Схема шва |
ДШ-Ц (для сооружений с нагрузкой до 300 кН) |
Схема шва |

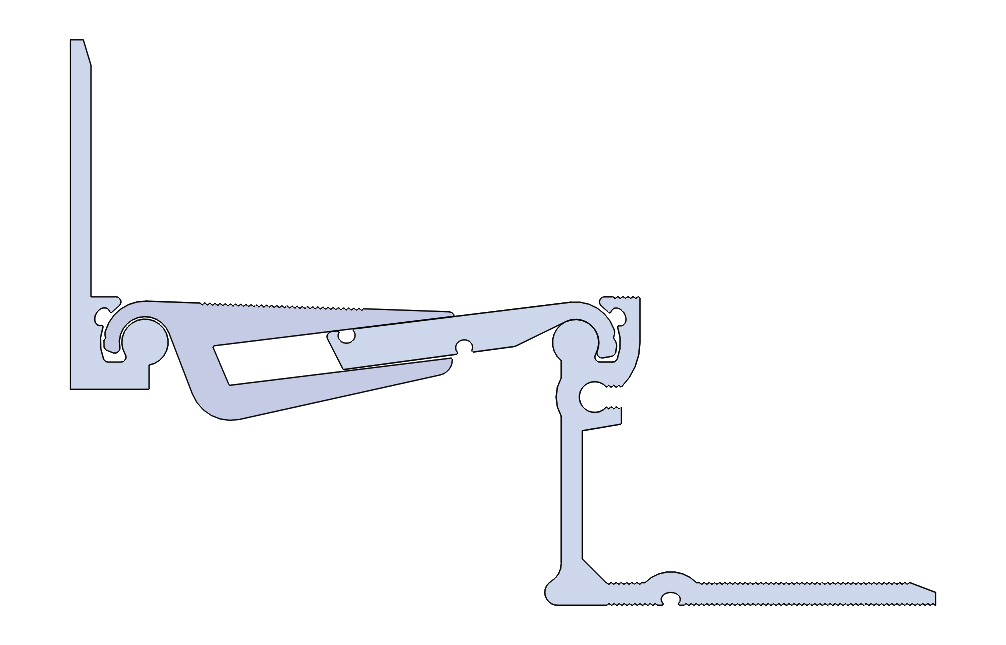

| ДШ-Ц − 50 / 40 |
 |
ДШ-Ц − 50 / 40 угловой |
 |
| ДШ-Ц − 80 / 40 |
ДШ-Ц − 80 / 40 угловой |
| ДШ-Ц − 50 / 60 |
 |
ДШ-Ц − 50 / 60 угловой |
 |
| ДШ-Ц − 80 / 60 |
ДШ-Ц − 80 / 60 угловой |
3. Документация
- ТУ 5775-001-18023964-2013 «Изделия из эластомерных материалов ГидроКонтур»
- Сертификат соответствия ГОСТ Р №РОСС RU.АГ39.Н00007
- Экспертное заключение о соответствии продукции единым санитарно- эпидемиологическим и гигиеническим требованиям №86/13 от 28.10.2011
- Сертификат соответствия №НСОПБ.RU ПР019/2.Н.00234 требованиям НПБ 244-97 Пожарной безопасности
- Сертификат соответствия системе менеджмента качества ГОСТ ISO 9001-2011, разрешение на применение знака соответствия системы сертификации «СДС-СМ»
4. Хранение
Изделия следует хранить в закрытых помещениях при температуре до 30 °С, без воздействия деформирующих нагрузок, прямых солнечных лучей, защищенными от попадания на них нефтепродуктов и органических растворителей. Алюминиевый профиль – 3 пог.м
Деформационные швы для пола ДШ-Ц с нагрузкой до 300 кН, негорючие, ТМ ГидроКонтур®
- Усиленная конструкция профиля
- Негорючий
- Для высоких нагрузок до 300 кН
- Работает во всех направлениях
| ДШ-Ц (для сооружений с нагрузкой до 300 кН) |
Схема шва |
Цена за пог.м, руб. |
| ДШ-Ц - 60/0 |
 |
по запросу |
| ДШ-Ц - 100/0 |
по запросу |
| ДШ-Ц - 40/40 |
 |
по запросу |
| ДШ-Ц - 80/40 |
по запросу |
| ДШ-Ц - 40/60 |
 |
по запросу |
| ДШ-Ц - 80/60 |
по запросу |
| ДШ-Ц - 40/80 |
по запросу |
| ДШ-Ц - 80/80 |
по запросу |
| ДШ-Ц (для сооружений с нагрузкой до 300 кН) |
Схема шва |
Цена за пог.м, руб. |
| ДШ-Ц - 60/0 угловой |
 |
по запросу |
| ДШ-Ц - 100/0 угловой |
по запросу |
| ДШ-Ц - 40/40 угловой |
 |
по запросу |
| ДШ-Ц - 80/40 угловой |
по запросу |
| ДШ-Ц - 40/60 угловой |
 |
по запросу |
| ДШ-Ц - 80/60 угловой |
по запросу |
| ДШ-Ц - 40/80 угловой |
по запросу |
| ДШ-Ц - 80/80 угловой |
по запросу |
